Un Blokart rc

[thierry94]

salut didier
l'appellation des voiles compte peu (xyz...à la limite on s'en fou)
tu as compris il te faut une voile tempête donc plus petite

le défi c'est réussir à faire une voile moins puissante tout en préservant ce bel esprit de maquette du blokart
nous avons le même problème avec les standarts...dès que ça "bastonne" nous sommes à l'agonie
(saltos en tout genre limite pas sympa et au final on casse du matériel )

le liet motiv' c'est conserver les proportions tout en réduisant la portance ce sera nos voiles C ...
j'ai soumi à laurent (le papa du standart rc) d'utiliser de la gaze à des endroits stratégiques sur la voile pour limiter l'effet de traction (enfin je devrais dire d'aspiration... )

@+thierry

ps :j'vais te faire gagner du temps...
avant tous travaux il faut que tu comprennes comment fonctionne une voile avec tous les termes "barbares" (intrados extrados polaire portance trainée allongement profil....etc)
au début ça fait un peu peur mais on comprend assez vite et puis ça évite de faire un "torchon" en guise de voile

[Didier F386]

Bonsoir Thierry ,
Merci beaucoup pour tous les renseignements, je vais étudier la technique des voiles.
C'est technique le char a voile

A bientôt

Didier

[Didier F386]

Bonsoir,
Je suis de retour après quelques mois dans mon atelier et pas mal d'essai .Le Blokart tient mieux la route maintenant sur les parkings Nantais ,la voile est plus petite,la bone modifier,l’empattement a été allonger .
Je vous joins quelques photos de L'engin .
https://picasaweb.google.com/lh/photo/r ... EG_9uoKMnQ
https://picasaweb.google.com/lh/photo/r ... EG_9uoKMnQ
https://picasaweb.google.com/lh/photo/1 ... EG_9uoKMnQ

Je vous souhaite une bonne soirée.

Didier

[Laurent 62]

Salut Didier

après la construction, la mise au point, c'est une phase intéressante aussi. Il ne reste plus qu'a tester les pneus mousse pour l'adhérence et la légèreté.
Encore ,

[Didier F386]

Bonsoir,

Laurent pour les pneus mousse ,je vais évité avec ce char je roule surtout sur des parkings des piste de roller ,je fais des saut de trottoir,bref du cross quoi ... peut être une nouvelle discipline pourquoi pas ?????
Allez a bientôt.

Didier

[Laurent 62]

Bonjour Didier

Je comprends tes craintes, tout comme toi j'ai commencé par les roues de trottinettes sur le Standart RC.
Un jour sans vent et très fâché de me traîner, j'ai monté les roues de mon classe 1. J'ai eu à ce moment la révélation d'un char plus léger et l’intérêt de ce type de matériau. Avant d'avoir la chance de rouler sur les plages, j'ai aligné des centaines de km sur bitume avec ce type de pneus sans usure. Ce qui tue les pneus mousse, c'est le fait d'avoir un pneu trop haut qui va s'arracher ou se décoller sur un bitume trop grossier. Avec une hauteur maxi de 10 mm ce phénomène est réduit. Pour ton modèle classe 1 tu peux t'orienter vers les roues d'avion mousse de MRC http://www.mrcmodelisme.com/recherche_result.php
Tu vas les trouver ou les commander chez ton revendeur Hitec ainsi que les roulements 4x8 ou 5x8 épaulés. L'intérêt de celles ci est la forme de la jante qui peut être percée à 8 mm pour permettre l'implantation des roulements.
Je t'invite à essayer, le comportement sera tout autre et le plaisir décuplé pour un budget assez modeste.

Je suis un grand fan de ton modèle

[bipbip]

tres belle réalisation...

[Didier F386]

Bonsoir ,
j’écris juste ce post pour vous signaler la naissance d'un kart a voile (classe 2) sur mon nouveau blog :
http://mon-blokart-rc.blogspot.com/
Je suis peut être pas dans la bonne rubrique ????
Je suis a votre service pour plus de renseignement .

Charrisimement votre.....

Didier

[Didier F386]

Bonsoir,
Voici mon nouveau Kart à voile suivre les liens:
https://lh5.googleusercontent.com/-IZXG-QTQJSM/T2uVyEhxFqI/AAAAAAAAA_Q/oLAEmjmIcKc/s679/P1070285.JPG
https://lh6.googleusercontent.com/-UapHLdbKU-0/T2uVZuDeozI/AAAAAAAAA_A/YzYiDrjmtKI/s509/P1070283.JPG
https://lh5.googleusercontent.com/-LNoxMdjSxyY/T1NHmuHPLFI/AAAAAAAAA-M/e5wT8xOOkbU/s679/P1070281.JPG
Vous pouvez decouvrir plus d'images et des details sur mon blog :http://mon-blokart-rc.blogspot.fr/
Il me reste la voile a terminer ,puis les essais...A bientôt.

Didier

[Technomer]

Sacré bécane !

[bipbip]

vraiment tres tres belle réalisation...

[BB4269]

tout pareil, très chouette réalisation.
pourrait on avoir un aperçu de ce que ça donne "plié" vu qu'apparemment c'était un des objectifs initiaux...

@ une prochaine

[Didier F386]

Bonsoir,

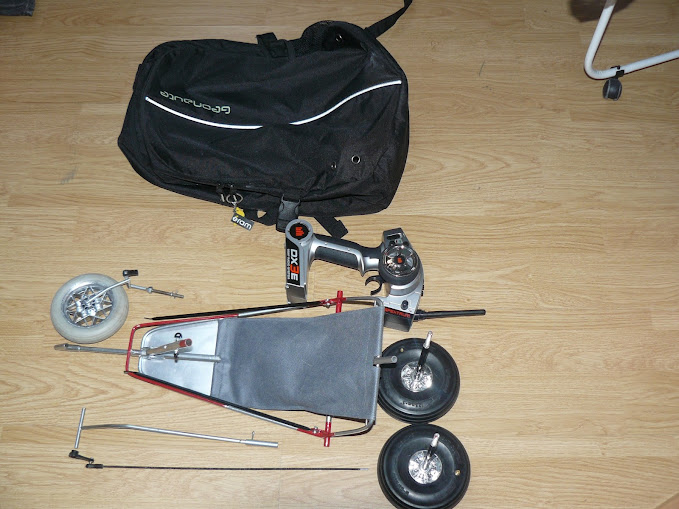

Avec du retard,je réponds a ta demande ,il se plie bien voici les photos :

https://lh6.googleusercontent.com/-_itlIKOebp4/T3oK2yKQCnI/AAAAAAAAA_4/FFvqf_0nx-8/s679/P1070698.JPG
https://lh5.googleusercontent.com/-fDao8xkpcw4/T3oK3amV1SI/AAAAAAAABAE/-mIMJjsbWzc/s679/P1070699.JPG

Et Hop dans le sac
https://lh3.googleusercontent.com/-SskdwpS3nmk/T3oK4BJQSdI/AAAAAAAABAA/pDIEQSqJeFQ/s679/P1070700.JPG

Voila , c'est partit pour les transports en commun.

Bonne soirée
A bientôt,

Didier

[Laurent 62]

trop génial, je suis fan.

à quand le prochain? j'ai hâte

[cosaques f103]

bonsoir Didier f386,
J adore!!, je me suis renseigné des matériaux chez leroy mais il n ont pas de baguette pour lampe a souder l acier, quatre questions ( pour l instant):
tu utilise combien de baguette pour l ensemble
croix tu que l on peut remplacer le tube de 6 plein par du creux sans craindre trop de torsion
le poids du blokarc actuellement
le poids de tes roues gonflables, car je voudrais comparer avec les roues de moto 1/5
merci d avance

[Didier F386]

Bonsoir ,
Voila,voila les réponses :
-Pour les baquettes ,je les trouve chez Castorama ,par contre la fusion ne doit pas dépasser 670° et utiliser un écran par feu,l'acier rougie plus vite et on utilise moins de baguette (une et demie par modèle ) voici un lien de mon matériel:
https://lh5.googleusercontent.com/-cq9SpSR8z4o/TrP481yL1II/AAAAAAAABA8/tP880g9tjZ0/s0-d/P1060471.JPG
https://lh5.googleusercontent.com/-ENuOu7BGsMs/TrP5I9XiFwI/AAAAAAAABA0/_KYhBNiOwy0/w339-h255-k/P1060472.JPG
-Pour le tube plein je pense que pour la brasure c'est plus facile,pour la torsion cela me doit rien changer.
- Le poids!!!! Forcément plus lourd car tous acier , actuellement sans le mat et la voile mais avec radio,servo et accus : 1120 Grammes.
Le poids de roues gonflables = 60 Grammes.
N’hésite pas si tu as d'autre questions ....
Bonne soirée,

Didier

[cosaques f103]

bonsoir
j ai commencer a tracer les plans sur un carton a l échelle , le siège sera rabattable, demain mr brico est ouvert j irai voir pour les tubes et la brasure, sinon Didier, le mât est a 90° ou il peut être réglable de 10°ver l arrière, au niveau direction je pense faire comme le premier blokart (plus de réalisme), on pourrais avoir une photo des 2 côte a côte pour voir la différence de taille ,aussi je vais mettre pour les fixations des 2 barres qui vont du mât au châssis des chapes pour le démontage et des clips pour les essieux arrières et le timon , les deux servos seront des servos standard dont un modifier pour la voile
bonne soirée

[cosaques f103]

bonjour
de retour de leroy avec les tubes, pas trouver de tube de 6 et 5 creux donc ce sera en plein , cette aprem début du chantier

[cosaques f103]

le chantier est en mode stop car le vendeur de Mr brico ma vendu des baguettes pour le soudo brassage , je lui est demandé si ça allait pour une lampe a souder il ne fait oui, mon cu.... , donc il faut demain que j empreinte le chalumeau de la boite pour pouvoir faire des soudo brassure
il y a du vent je vais sortir le g-lule

[Team Normandy sail]

Hello
Pareil, y a du vent, mais le G-Lule va rester au sous sol, pour cause de pluie
Les vendeurs de GSB, sont des "vendeurs", et pas souvent des bons!! Un bon vendeur, c'est celui qui te vend le tournevis electrique, dernier modèle, alors que tu venais acheter 4 vis de 4x25.

[cosaques f103]

re voici des photos du travail effectué cette aprem entre une sortie de g_lule
le support du servo de direction sera maintenu que d'un seul côté , je pense que ça ira,
Sinon Didier ton mât ce trouve a combien de l axe arrière




bonne soiré a tous

[Didier F386]

Bonsoir,
Super ton travail en une après-midi ,dommage pour des baguettes de soudures, pour le pied de mat ,il se trouve a 27cm de l'axe arrière et avec un angle de 85°.
montre nous des photos de son évolution ...

A bientôt,

Didier
mon-blokart-rc.blogspot.com

[cosaques f103]

bonjour,
j ai soudé le châssis hier soir, pour le mât je l ai mis a 23 cm axe arrière car mon châssis fait 25.5 cm pris a la partie souder châssis timon, toi tu est a combien ?, sur ton plan j ai bien mis les 10.8 cm , et puis c est pas grave comme ça je peux mettre en série les 2 servos mais inverser pour l équilibrage, de tout façon il faut bien que je modifie un peu sinon c est de la contrefaçon
photo ce soir si je peux

[cosaques f103]

bonsoir,
voici des photos de l avancement du projet, quand j aurai fini les soudures un grand coup de brosse rotative , les rondelle qui ce trouve a l arrière seront coupé au bonne angle du siège , au fait combien ? ,je dirai 30° de la verticale a vu de nez








bonne soirée

[Didier F386]

Bonsoir,
Ton blokart ce présente super bien ,je suis toujours ravie de voir un nouveau kart ,pour le siège l'angle est d'environ 35°,continue a prendre des photos ,c'est super passionnent...

A bientôt

Didier

[cosaques f103]

bonjour,
voici des photos du châssis qui est presque fini , installation des servos , plus tard , il y a du vent dehors , révision du réel changement roulements pour la marée basse de 19h
châssis déplier , en mode roulage




et maintenant plier pour transport



bon vent a tous

[BB4269]

super vos deux projets...
il ne vous restera plus qu'à vous rencontrer pour les confronter sur "circuit"

[Didier F386]

Bonsoir,
J'ai une mauvaise nouvelle , j'ai été victime d'un incendie dans le grenier de ma maison ou ce trouvait mon atelier(court -circuit),de gros dégât matériel et surtout la perte de tous mes blokarts et mon g lude la fin pour le moment de cette passion , je vous suivrais toujours sur votre forum et surtout toi le cosaques pour la constrution de ton blo .

A bientot et encore pour toute ces techniques que vous m'avez apporté.....

Didier,

[lolo]

à priori pas de blessés c'est le principal même si ça doit pas être facile
bon courage pour assurances, reconstruction et réparations

[F13-DK59]

bon courage à toi, le plus difficile est la perte des souvenirs.
